Комплект учебного оборудования «Трехфазные трансформаторы напряжения»

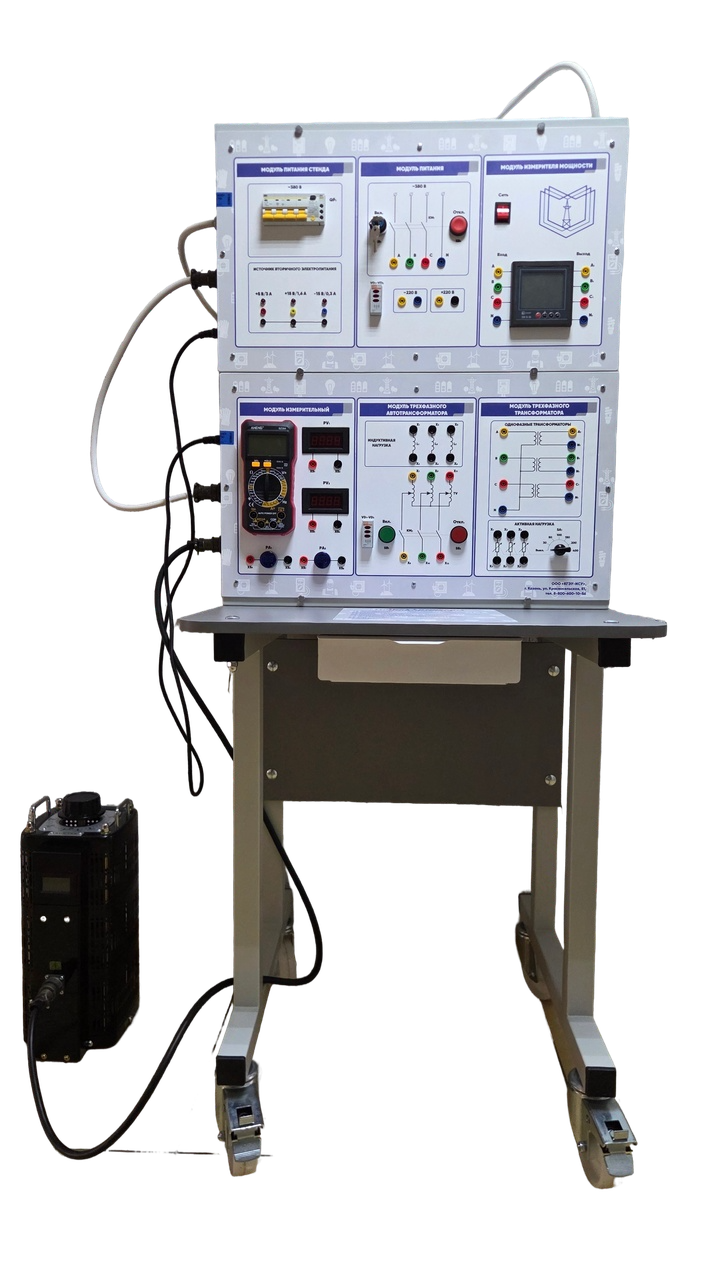

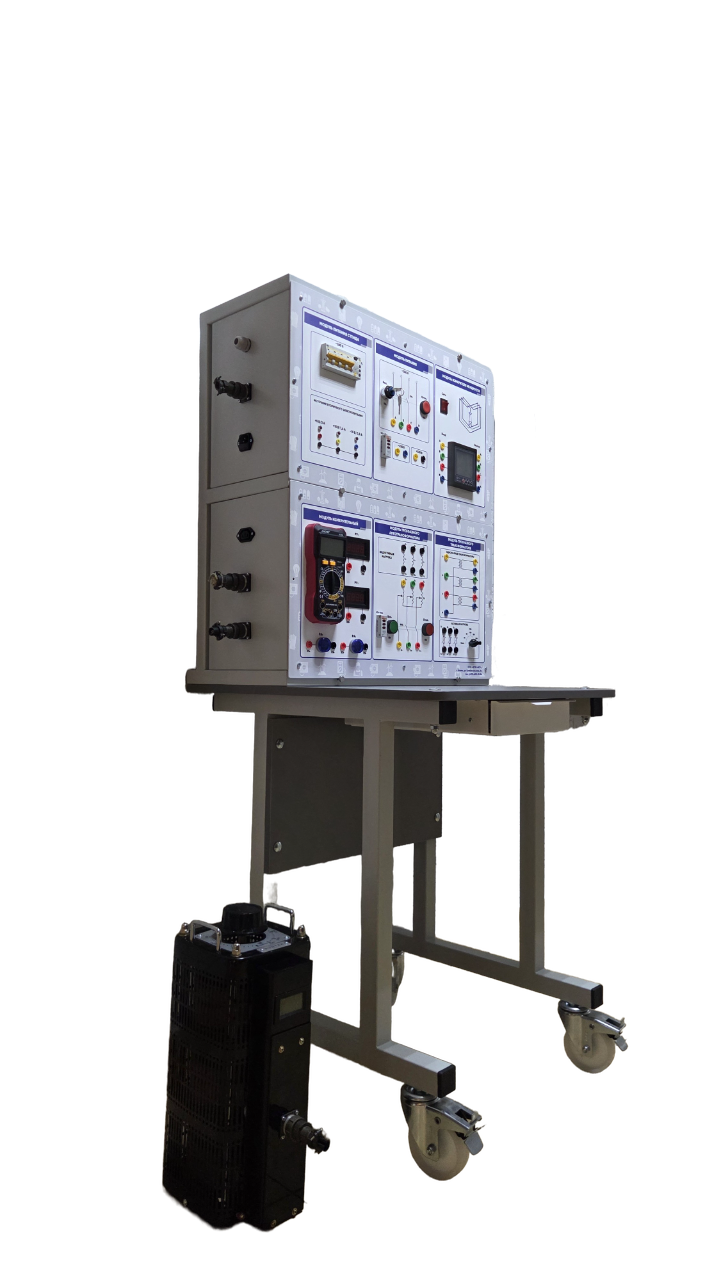

Учебно-лабораторный комплекс «Трансформаторные системы трехфазного напряжения» (далее – комплекс) представляет собой специализированную платформу, выполненную по блочно-модульной схеме, смонтированную на передвижном шасси с колесными опорами. Рабочая горизонтальная панель интегрирует набор резистивных нагрузок дискретных номиналов.

Комплекс включает в себя следующие функциональные блоки:
· Блок первичного электропитания;
· Модуль коммутации и распределения питания;
· Цифровой измерительный модуль (ваттметр, вольтметр, амперметр);
· Силовой блок трехфазного трансформатора;
· Блок трехфазного автотрансформатора с плавной регулировкой выходного напряжения;
· Измерительно-контрольный блок (с разъемами для подключения внешних приборов);
· Набор резистивных элементов (нагрузочный стенд).

Комплект оборудования предназначен для проведения экспериментальных работ по дисциплинам электротехнического и электроэнергетического профиля, в частности – в рамках курсов, посвященных электрическим машинам и аппаратам.

Приоритетные направления практического освоения материала включают:
· анализ стационарных режимов (режим холостого хода, режим короткозамкнутой цепи, нагрузочные режимы);
· определение энергетических, внешних и регулировочных параметров;
· исследование топологий соединения обмоток (конфигурации «звезда» и «треугольник») и идентификация групп соединений;
· изучение условий параллельного включения трансформаторов;
· анализ функционирования автотрансформатора (ЛАТР) в симметричном и несимметричном режимах трехфазной цепи;
· исследование регулировочных характеристик трехфазного автотрансформатора.

Таким образом, оборудование ориентировано на учебные курсы по электрическим машинам, трансформаторостроению и общей теории цепей переменного тока для студентов энергетических и электротехнических специальностей.

ПРЕИМУЩЕСТВА:
  • Собственное производство полного цикла — проектирование, изготовление и сборка оборудования на базе производителя.
  • Соответствие методическим рекомендациям Минпросвещения РФ, ФГОС СПО и действующим ГОСТ по монтажу воздушных линий электропередач.
  • Мобильность и модульность конструкции.
  • Интегрированная нагрузочная база.
  • Многофункциональный цифровой измерительный модуль.
  • Широкая номенклатура исследуемых режимов и топологий.
• Интегрированный трехфазный автотрансформатор с плавной регулировкой.
